产品简介：

ZW-ZCTB800系列电流互感器二次在线监测系统是由主机（ZW-ZCTB800后台监测主机）和电流互感器二次过电压保护器（以下简称“保护器”）构成。一台主机可连接多台保护器。

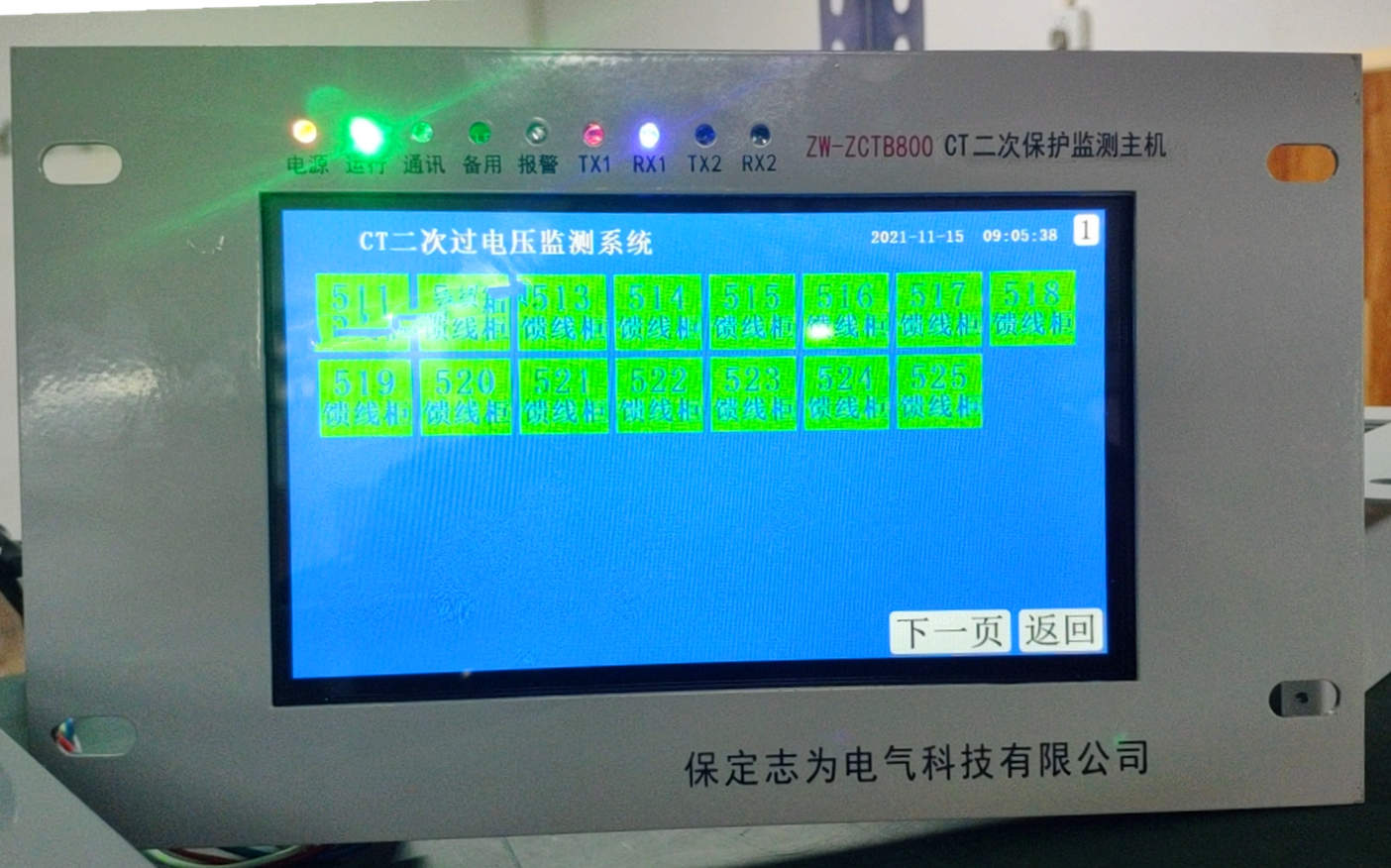

主机采用真彩7寸触摸屏显示，实现人机对话，操作简单，多路通讯接口实现与上位机及终端保护器的联机。

保护器采用高速单片机，处理速度快，可靠性高，功耗极低，通过RS485通讯接口和主机实现双向通讯。本系统可以对各种CT二次侧进行监测，并对异常过电压进行保护，****限度地避免电流互感器二次侧异常过电压引起的危害。本系统通常应用在对CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等处的过电压保护。

保护器接在电流互感器（以下简称CT）二次绕组两端，当CT二次侧正常时，保护器本身对CT二次侧为高阻状态，漏电流极小，不影响二次侧其它电气设备的正常运行。当CT二次侧因种种原因出现异常过电压时，保护器迅速动作，并上传至主机，对CT二次侧进行短路，****限度地避免相关事故的发生。

1.保护器****可保护12个CT二次绕组，每个绕组保护动作均有LED指示功能；

2.交、直流通用电源：AC/DC220V，具有LED指示功能；

3.具有RS-485通讯接口，具有LED指示功能；

4.保护器正常运行，具有LED指示功能；

5.具有继电器输出报警功能，报警继电器触点容量：AC250V/5A；

6.保护启动电压UC ：150V±10%(可按用户要求设计)；

7.保护可控硅：AC600V/16A；

8.保护响应时间TS：1ms≤TS≤5ms；

9.正常漏电流 IL20V：‹20µA；

10.真彩7寸触摸屏显示，实现人机对话，操作简单；

11.环境温度：-30℃～+85℃；工作温度：-20℃～+70℃

12.环境湿度：<95%RH；

13.海拔高度：不超过4000米；

14.大气条件：大气中无严重影响装置外壳绝缘的污秽及侵蚀性、爆炸性介质；

15.环境条件：产品使用地点不允许有剧烈的震动与冲击。

16.抗震性能： 10~50~10Hz  2g  3min

17.抗 干 扰   4.4KV/M

18.耐    压   2.5KV/AC

19.可靠安全性：符合IEC834-1要求
