ZW-BJ变压器中性点间隙接地保护成套装置
ZW-BJ变压器中性点间隙接地保护成套装置
一、概述
中性点的运行方式不同,其技术特性和工作条件也不同,因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。
ZW-BJ型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点,以实现中性点接地或不接地两种不同的运行方式而设计的,从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。
二、引用标准
GB156-93 标准电压
GB/T 1985—89 交流高压隔离开关和接地开关
DL/T486 交流高压隔离开关和接地开关订货技术条件
DL/T593 高压开关设备的共用订货技术导则
DL/T615 交流高压断路器参数选用导则
DL/T620 交流电气装置的过电压保护和绝缘配合
GB/T 311—1997 高压输变电设备的绝缘配合
GB/T 775—1987 绝缘子试验方法
GB/T 5582—1993 高压电力设备外绝缘污秽等级
GB/T 7354—1987 局部放电测量
GB11032—2000 交流无间隙金属氧化物避雷器
GB/T 11604—1989高压电器设备天线电干扰测量方法
GB/T 16927—1997高电压试验技术
GB191-1990 包装储运图示标志
GB/T 2900-1989 电工名词术语避雷器
DL/T 620-1997 交流电气装置的过电压保护及绝缘配合
国电发[2000]589号 防止电力生产重大事故的二十五项重点要求
三、使用环境条件
1. 安装地点:户外。
2. 产品结构:组合式柱上设备
3. 周围空气温度:
最高温度:+55℃
最低温度:-40℃
最大日温差:25K
日照强度:0.1W/cm2
4. 海拔高度:2000m
5. 最大风速:35m/s
6. 地震烈度: 8度
水平加速度:0.3g
垂直加速度:0.15g
7. 污秽等级: III级(2.8KV/cm)
覆冰厚度: 10mm
四、技术数据

ZW-BJ>型变压器中性点接地保护装置如果单相接地隔离开关采用GW13系列的技术数据如下表:


产品
型号
变压器额 定电 压 kV 变压器中性点
耐受电压
隔离开关 氧化锌避雷器 放电
间隙
电流互感器
雷电全波和截波耐受电压
kV
(峰值)
1min
工频
kV
(有效值)
额定电流 A 操动机构 额定
电压
kV
(有效值)
持续运行电压
kV
(有效值)
直流1mA
参考
电压
kV
不小于
8/20µs雷电冲击电流残压 kV
(峰值)
工频放电电压 kV
±10%
(有效值)
型式 变比
ZW-BJ-220 220 400 200 630 CS14G
(手动)或
CJ6
(电动)
144 116 205 320 166 环氧树脂浇注全封闭支柱式
10kV
100/5
200/5
300/5
400/5
500/5
600/5
ZW-BJ-110 110 250 95 630 72 58 103 186 83

  ZW-BJ型变压器中性点接地保护装置如果单相接地隔离开关采用GW8系列的技术数据如下表:

产品
型号
变压器额 定电压 kV 变压器中性点
耐受电压
隔离开关 氧化锌避雷器 放电
间隙
电流互感器
雷电全波和截波耐受电压
kV
(峰值)
1min
工频
kV
(有效值)
额定电流 A 操动机构 额定
电压
kV
(有效值)
持续运行电压
kV
(有效值)
直流1mA
参考
电压
kV
不小于
8/20µs雷电冲击电流残压 kV
(峰值)
工频放电电压 kV
±10%
(有效值)
型式 变比
ZW-BJ-220 220 400 200 400 CS8-5
(手动)或
CJ6
(电动)
144 116 205 320 166 环氧树脂浇注全封闭支柱式
10kV
100/5
200/5
300/5
400/5
500/5
600/5
ZW-BJ-110 110 250 95 400 72 58 103 186 83

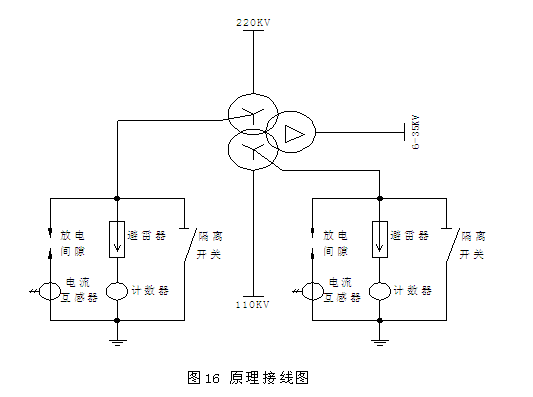

五、原理接线图



六、使用须知
订货时应告知变压器额定电压,电流互感器变比,隔离开关额定电流、操作机构形式,氧化锌避雷器额定电压等参数。当未具体指定时,将按本说明书技术数据标准配置交货。
电流互感器二次侧一般设0.5/10P两个次级。供测量保护使用。不用时应将其短路。
连接到变压器中性点的导线截面和型式由用户决定。 七、运输及储存
ZW-BJ变压器中性点间隙保护成套装置装箱运输。
运输中应防雨、轻放、向上直立、防碰。 存放时应保持直立状态,存放地点环境温度在-40℃~+55℃范围内,不允许有易燃易爆性气体及化学物质。
