ZW-TBP系列过电压保护器
ZW-TBP系列过电压保护器

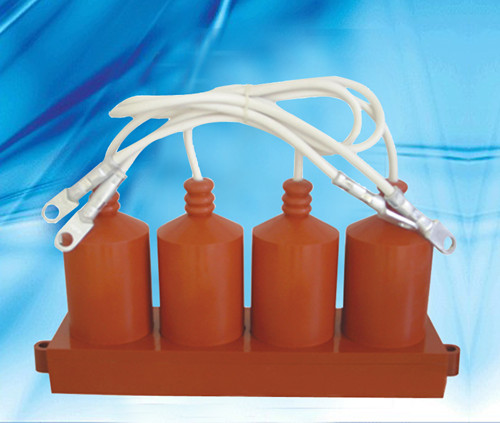

ZW-TBP系列组合式过电压保护器

一、概述

随着真空开关的广泛使用,开断能力引发的各类操作过电压,对电力设备的保护提出了新的课题。由于中压电网(366kV)的一些特殊性,常规避雷器对各类操作过电压不敏感,起不到保护作用。组合式过电压保护器是解决这一难题而研制的新产品。该类产品采用四星型接法,设置公共中性点,不但可以大大降低相间过电压,而且相对地保护水平也有质的提高,起到了对真空开关操作过电压的有效限制。本公司产品为复合绝缘式,结构小巧紧凑、整体全封闭成型;选用****金属氧化物阀片,工作特性高、安全方便;特别适合与KYNXGNGBCJYNGZS等不同型号的中压成套开关柜配合使用,或直接安装在小型箱式变电站内。

二、用途及执行标准

 本产品使用于交流中压366kV电力系统,用于防止主要由真空开关产生的操作过电压对电力设备的损害,同时兼有防雷功能。

我公司产品技术标准,主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T9672-2005《有串联间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配置》、JB/T10496-2005《三相组合式无间隙金属氧化物避雷器》等上述标准生产过电压保护器产品,并在西安国家检测中心已通过了全部实验。

三、选型

用户可根据被保护电器设备的不同选用相应的过电压保护器,电压等级有:3.3kV6kV10kV35kV等多种规格和用途的产品供用户选择。

四、结构特点和安装尺寸

本产品结构采用四星形接法,过电压保护器A、B、C、D分别采高压电缆引线,大大缩小了相间距离。由于采用对称结构,其中任意三个可分别接A、B、C三相,另一相接地。

五、接线方式

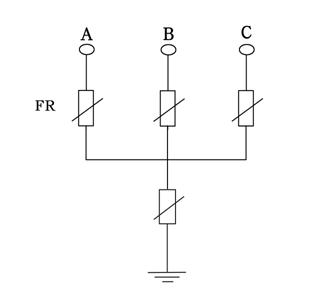

635kV 接线图

产品标有符号单元接地线,其余三相分别接被保护电气设备的A、B、C即可。

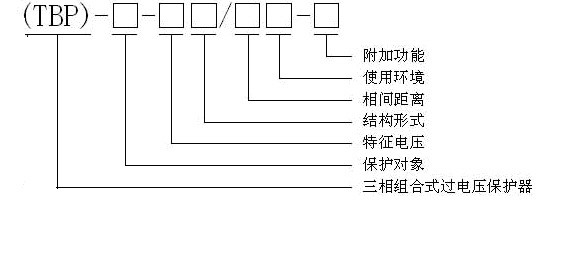

六、型号说明




保护对象:A — 电机型   B - 电站型(并通用于常规配电领域)   C — 电容型

特征电压:有间隙产品为额定电压,包括3.87.612.742

          无间隙产品为系统电压,包括3 3.15*66.3*1010.5*35*

         (其中带*的为电机型)

结构型式: F — 复合外套整体密封间隙,不标表示不带间隙

Ⅰ— 正方型底座  Ⅱ — 长方型底座(或不特别标明)    T T型底座

相间距离:包括85131150200310630

使用地点:N — 仅用于柜内             IN — 户内使用

          W1— 户内用,带电缆         W2 — 户外用,不带电缆

          GY— 仅用于高海拔地区

附加功能:J — 带计数器               IM — 带智能监测仪

七、用途

主要用于电厂和工厂用电系统,保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备,限制雷电过电压和操作过电压,对电器设备起到可靠的保护作用。

八、使用条件

常规产品正常使用条件如下

1、环境温度:-40℃±50℃

2、海拔高度:不超过3000m; ****风速35m/s

3、电源频率:5862Hz60Hz系统)、4852Hz50Hz系统);安装场所的空气中不应含化学腐蚀气体、蒸气、爆炸性尘埃;

4、****施加的工频电压不得超过保护器持续运行电压;对有间隙产品,安装点短时工频电压升高不得超过保护器额定电压;

5、****使用于异常条件,保护器需特别制作,定货时应说明;
本产品可增设自动控制设备,如放电记录器,清晰掌控工作动作状况。可以配置自动脱离装置,当设备过压或处于故障时,脱离开电网,确保正常运行。

九、技术数据

组合式过电压保护器主要参数:[W1为户内型,W2为户外型]

产品型号

保护对象

额定电压KV

(有效值)

保护器

额定电压KV

(有效值)

标称放电

电流下残压

2ms方波冲击

电流耐受A

保护对象

ZW-TBP-0.5

0.38

0.5

加油站、

电气设备

ZW-TBP-A-3.8F

3.15

3.8

9.5

200

ZW-TBP-A-7.6F

6.3

7.6

25

200

ZW-TBP-A-12.7F

10.5

12.7

41.5

200

ZW-TBP-B-7.6F

6

7.6

25

400

变压器、

母线、

开关、

线路

ZW-TBP-B-12.7F

10

12.7

41.5

400

ZW-TBP-B-42F/200

35

42

160

400

ZW-TBP-B-42F/400

35

42

160

400

ZW-TBP-C-3.8F

3

3.8

9.5

400

ZW-TBP-C-7.6F

6

7.6

27

400

ZW-TBP-C-12.7F

10

12.7

45

400

ZW-TBP-C-42F/200

35

42

150

400

ZW-TBP-C-42F/400

35

42

150

400

ZW-TBP-O-4.6F

6.3

4.6

9.5

200

电机

中性点

ZW-TBP-O-7.6F

10.5

7.6

25

200

十、预防及检验

在投入运行前或使用五年后,应做预防性试验,试验分别在相相,相地每两单元之间进行,检验项目及方法如下:
  1、做试验时应从电器设备中拆除过电压保护器。
  2、直流1mA参考电压:在过电压保护器两端施加直流电压(直流电压的脉动部分不大于±1.5%),待流过过电压保护器的电流稳定于1mA后,读出的电压数值不得小于说明书中规定值。
  3、泄漏电流测量:在过电压保护器在任意两端施加0.75倍直流1mA参考电压(直流电压的脉动部分不大于±1.5%),流过过电压保护器的电流不大于50μA
  4、无间隙过电压保护器不允许做工频放电电压试验。
