一、产品概述

电流互感器（简称CT）。在电力系统中，电流互感器（CT）是将大电流变成规定的小电流，广泛应用于一次测量、控制和保护。它是电流表、电度表和电流控制系统必不可少的配套元件。CT正常工作时，二次侧处于近似短路状态，输出电压很低，但在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流、一次负载短路电流等），就会在二次侧产生数千伏甚至上万伏的过电压，这不仅给二次系统绝缘造成危害，还会使CT过激而烧损，甚至危及工作人员的生命安全。
     我公司生产的CTB系列电流互感器二次过电压保护器就是针对这一情况而设计，能够有效防止因CT二次过电压而引起的电力事故的发生。
用途
     本保护器主要用于各种 CT 二次侧的异常过电压保护。保护器固接于CT 二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当发生异常过电压时，保护器瞬间动作限压、延时短路并发出信号。有的保护器也可以用在其他需要过电压保护的地方。
特点
智能处理，防止人工误操作。
抗干扰能力强，不会因干扰产生误动。
漏电流小（小于1毫安），不影响CT正常工作。
保护动作快（小于10毫秒）。
工作原理
     保护器的基本元件是采用半永久性可控硅器件，它除了具有永不磨损的软开关性质，还兼备保护动作快速的特性。它并联于CT 二次被保护绕组两端，正常运行时可控硅两端的电压为该二次的负载阻抗和电流之积（Z2•I2），通常此值小于20V。此时可控硅处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于1毫安，对该回路保护动作值和表计****度的影响可以忽略不计。
     当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT 本身参数和运行工况），此时并接的可控硅瞬间进入导通状态，从而****避免了互感器二次过电压对表计的危害。
     CTB保护器能在过压产生的10ms 内可靠地将二次绕组短接并发光显示，能提供闭锁差动保护的接点。同时面板上指示灯指示故障绕组，并通过继电器接点输出报警信号。检修人员根据指示灯指示的故障绕组检查相应的二次回路，故障排除后按复位按钮，指示灯熄灭，装置重新进入正常工作状态。若按复位按钮后，指示灯仍亮，表明故障未排除，需继续查找，直至故障排除。故障排除后，将其复位即可再次使用，动作寿命可达上十万次以上，避免了动作后更换保护器的麻烦，运行更加方便。
使用条件
环境温度： -40℃ ～ +50℃ 。
环境湿度： <95％RH。
海拔高度： 不超过 4000 米。
大气条件: 大气中无严重影响装置外壳绝缘的污秽及侵蚀性、爆炸性介质。
环境条件： 产品使用地点不允许有剧烈的震动与冲击。
使用地点：户内或半户外使用。
电源：AC220V±10%,50HZ±2HZ,Iin=3mA-8m
技术技能
正常漏电流IL20V：≤1mA
导通电压UC：150V±10%（UC可根据用户要求）
导通时间：≤10ms
CT保护容量：AC 220V/5A;50A/10mS
遥信继电器接点容量：AC 220V/5A
复位方式：手动按压“复位”按钮；上电自动“复位”
抗震性能：10~50~10Hz  2g  3min
抗干扰：4.4KV/M
耐压：2.5KV AC
可靠安全性：符合IEC834-1要求
测试方法
 万用表电阻检测方法：
      CTB保护器上电前用万用表的电阻档分别测量各路A1端、B1端、C1端 与相应的N1端之间的电阻值及继电器报警输出接点J1、J2应大于几十兆欧姆。
      按上CTB面板“复位”键后上电，CTB进入测试模式，A1通道、B1通道、C1通道保护动作，用模拟万用表的电阻档(****电阻档)或数字万用表的电阻档(20M电阻档)分别测量各路A1端、B1端、C1端 与相应的N1端之间的电阻值应小于50千欧姆，JI、J2应小于1欧姆；每个通道指示灯常亮，工作灯每隔一秒闪烁一次，故障灯不亮。

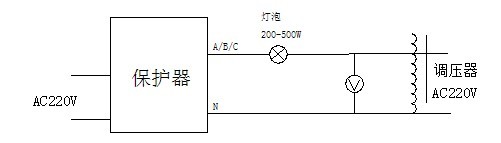

调压检验方法如下：

将单项调压器调到0V位置,输出端接到某绕组与相应的N端(如1A与1N)，接通保护器的AC220V电源，此时，面板上的工作指示灯（绿色）每隔一秒闪烁一次，而其它的指示灯均应不亮，这表示各路保护电路均处于正常的复位状态。假如有通道红色指示灯亮，说明相应部分保护状态未正常复位，需要按复位按钮予以复位。之后，检测动作电压是否正常，方法是：缓慢地调节调压器，使调压器输出电压逐渐升高，当灯泡亮时，此刻调压器输出电压数值即为保护动作启动电压。之后降低调压器的输出电压，灯泡也不会熄灭，这说明保持功能正常。 依此方法分别检测所有各路绕组，如果均符合技术指标，则检测合格。

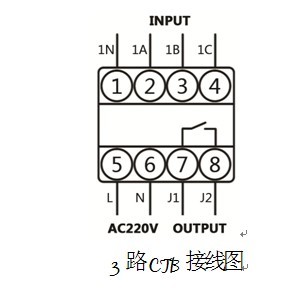

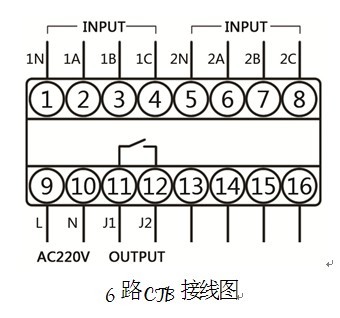

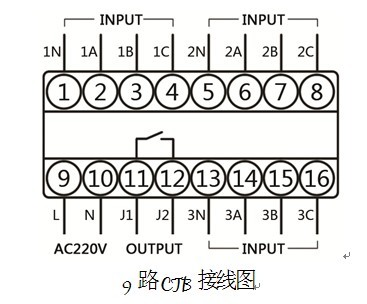

接线图
