产品概述

         ZW-CL系列三相多功能电力仪表是一款电力系统智能化装置，它集数据采集和控制功能于一身，具有电力参数测量及电能计量为一体，提供通讯接口与计算机监控系统连接，支持RS485接口MODBUS通讯协议或多种协议。大尺寸专用液晶模块可以显示多项信息，配合明亮的背光，使操作者在光线差的情况下也能****阅读数据。操作方式人性化，操作者能在短时间内掌握阅读数据和参数设置操作。广泛用于中、低压变电站自动化系统，工业自动化系统、智能型开关柜、楼宇自动化系统、负控系统、能源管理系统、工厂电量考核管理等。

主要功能

         Ua、Ub、Uc     精度0.2级

         Ia、Ib、Ic        精度0.2级

         P、Pa、Pb、PC 精度0.5级

         Q、Qa、Qb、Qc 精度0.5级

         CosΦ，HZ

         四路开关量输入

         有功电能计量

         无功电能计量

         有功无功脉冲输出，RS485通讯接口

         四路继电器输出（选配）

        1路4（20）Ma输出（选配）

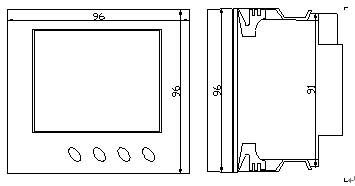

       外形尺寸：96㎜×96㎜×72㎜

       开孔尺寸：91㎜X91㎜

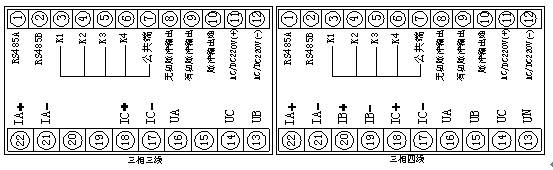

端子接线图
